OFFICIAL BUS I/O DATA
Control terminals & signal capabilities
Lenze 8200 motec documentation organized for signal type, terminal function, module placement and drive matching.

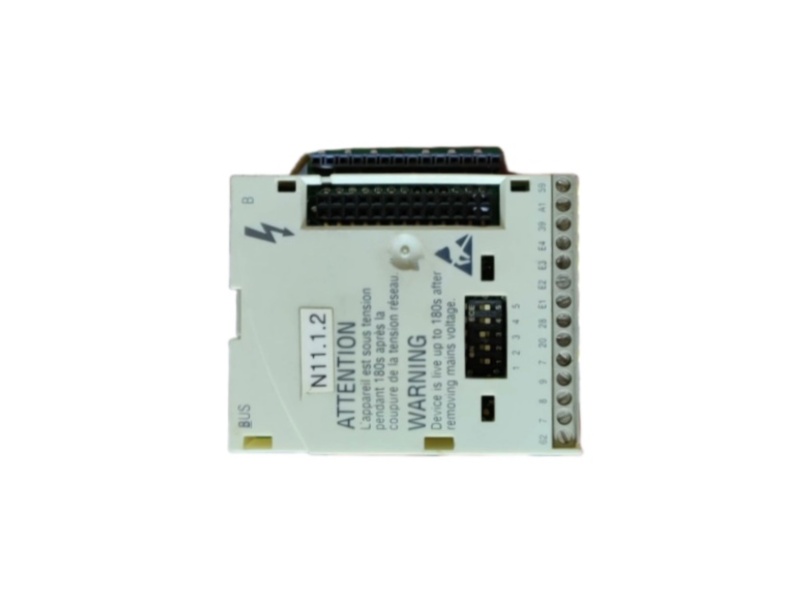

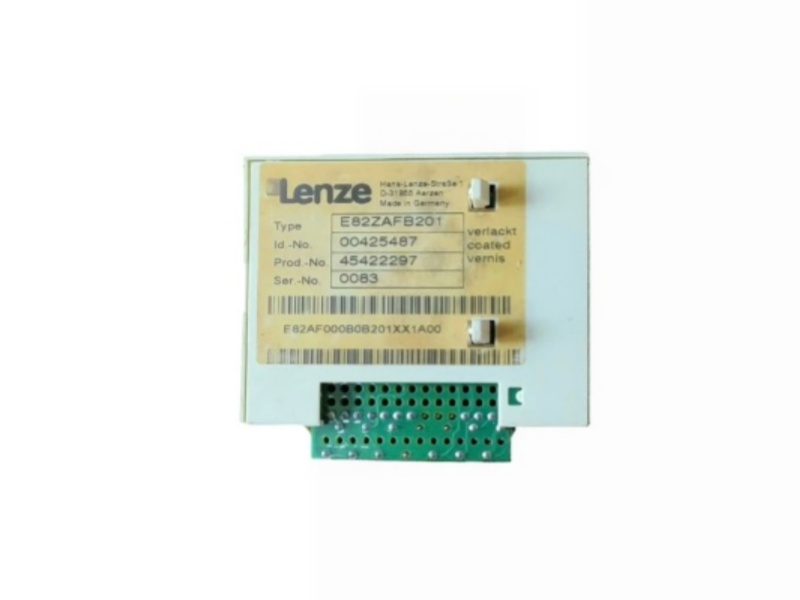

Module functionBus I/O for 8200 motec
Documented drive range3.0 to 7.5 kW
Available analog inputs1 analog input
Available analog outputs1 analog output
Available digital inputs4 digital inputs
Available digital outputs1 digital output
Analog input ranges0 to 5 V; 0 to 10 V; ±10 V; 0/4 to 20 mA
Analog input resolution10-bit A/D conversion
Analog input linearity error±0.5%
Voltage input resistance>50 kΩ
Current input resistance250 Ω
Analog output range0 to 10 V
Analog output resolution10-bit D/A conversion
Analog output loadMaximum 2 mA
Digital high level+12 to +30 V
Digital low level0 to +3 V
Digital input resistance3.3 kΩ
Optional frequency input0 to 10 kHz single-track
Optional two-track input0 to 1 kHz
Setpoint source+5.2 V, maximum 10 mA
Digital control supply+20 V ±10%, total maximum 40 mA
Digital output load10 mA internal; 50 mA external
Signal ground isolationGND1 isolated from GND2
Terminal connectionScrew terminals
Rigid conductorUp to 1.5 mm² / AWG 16
Flexible conductorUp to 1.0 mm² / AWG 18 without ferrule
Controller-inhibit terminalX3/28
Carrier installationMounted in the 8200 motec carrier housing
Companion moduleAdditional fieldbus function module required
Required module slotSlot 1 when two function modules are fitted
